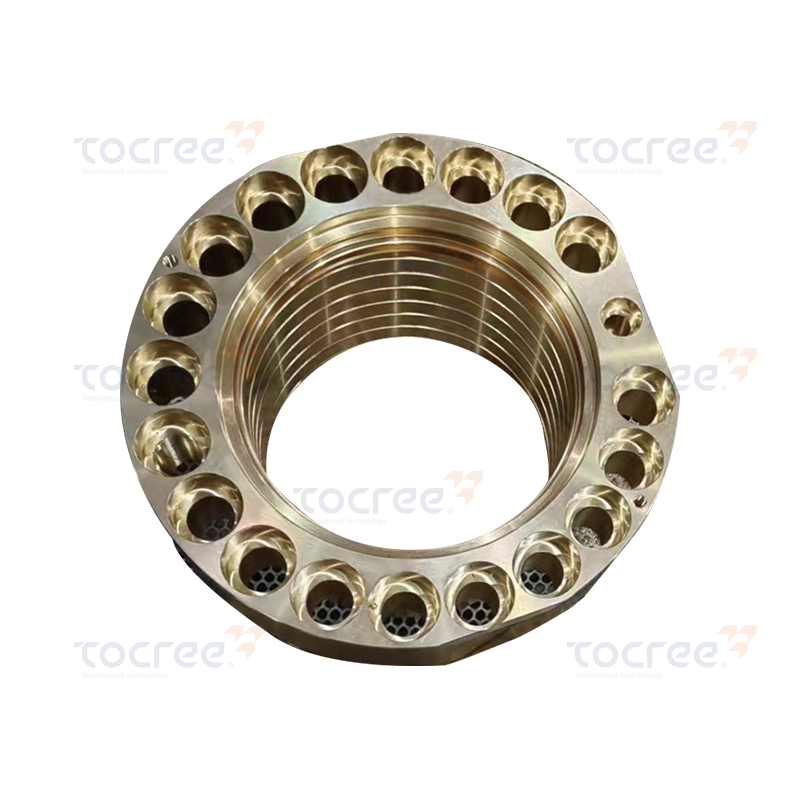

Tilpassede glidere i tinnbronse: Alt du trenger å vite før du bestiller

Hvorfor tinnbronse er gå-til-materialet for tilpassede glidere

Tinnbronse – en kobberbasert legering som inneholder 8–12 % tinn sammen med små mengder fosfor, sink eller bly avhengig av kvalitet – har blitt brukt i glide- og lagerapplikasjoner i århundrer, og med god grunn. Kombinasjonen av egenskaper den tilbyr er vanskelig å matche med et enkelt alternativt materiale: moderat hardhet som motstår deformasjon under belastning, en lav og stabil friksjonskoeffisient mot stål- og støpejernsoverflater, utmerket korrosjonsmotstand i våte og kjemisk aktive miljøer, og nok duktilitet til å imøtekomme kantbelastning og feiljustering uten å sprekke eller sette seg fast.

For ingeniører som spesifiserer en tilpasset bronseglidedel, inntar tinnbronse en praktisk mellomting mellom mykere kobberlegeringer som slites for raskt under belastning og hardere materialer som fosforbronse eller aluminiumbronse som kan være aggressive på parrende overflater. Når applikasjonen involverer frem- og tilbakegående bevegelse, oscillering eller langsom kontinuerlig glidning under betydelig kontakttrykk - forhold som får polymerlagre til å krype og sintrede lagre til tretthet - er en spesialtilpasset glidebryter i tinnbronse ofte den mest pålitelige og langlivede løsningen som er tilgjengelig.

Det «tilpassede» aspektet er viktig i praksis. Standard hyllebøssinger og glideplater av bronse dekker et begrenset spekter av geometrier. Mange virkelige applikasjoner involverer lastfordelingsgeometrier, monteringsfunksjoner, smørespor eller dimensjonale konvolutter som ikke passer til standard katalogartikler. En tilpasset tinnbronseglider – maskinert eller støpt til de spesifikke dimensjonene og funksjonene applikasjonen krever – lukker dette gapet og lar materialets egenskaper utnyttes fullt ut i den faktiske driftsgeometrien i stedet for å kompromittere ved å tilpasse en standarddel til en ikke-standard situasjon.

Nøkkelkarakterer av bronselegering og hvordan de er forskjellige

Ikke all tinnbronse er det samme materialet, og utvalget av legeringskvalitet har direkte konsekvenser for gliderens sliteevne, bearbeidbarhet og lastekapasitet. Å forstå hovedkarakterene bidrar til å avklare hvilken spesifikasjon du skal be om når du bestiller en tilpasset tinnbronseglider.

Fosforbronse (C91300) skiller seg ut for tilpassede skyveapplikasjoner der slitestyrke er den primære bekymringen. Tilsetningen av fosfor deoksiderer legeringen under støping og danner harde kobberfosfidpartikler som øker hardheten og forbedrer motstanden mot overflatetretthet. I frem- og tilbakegående glideanvendelser der glideoverflaten gjennomgår millioner av sykluser, vil den forbedrede tretthetsmotstanden til fosforbronse direkte oversettes til lengre serviceintervaller sammenlignet med standard tinnbronsekvaliteter. Avveiningen er litt redusert bearbeidbarhet - hardere legeringer tar lengre tid å maskinere og krever skarpere verktøy - noe som gir beskjedne kostnader til den ferdige tilpassede bronseglidedelen.

Blyinnhold i noen kvaliteter (C90300, C90500, C83600) har en spesifikk funksjon i glideapplikasjoner: bly danner myke inneslutninger i mikrostrukturen som fungerer som et innebygd fast smøremiddel, reduserer friksjon og beskytter den sammenkoblede overflaten under kortvarig tap av væskesmøring. Blyholdige tinnbronsekvaliteter foretrekkes derfor for applikasjoner der smøring ikke kan garanteres kontinuerlig - periodisk drift, fettsmurte fremfor oljesmurte systemer, eller applikasjoner som av og til kan gå tørr under oppstart eller nødforhold. I næringsmiddelforedling, medisinske eller drikkevannsapplikasjoner der blyforurensning er en bekymring, må blyfri kvaliteter spesifiseres uavhengig av de tribologiske fordelene bly gir.

Hvor tilpassede tinnbronseglidere brukes

Bruksområdet for spesialtilpassede glidere i tinnbronse er bredt - uansett hvor kontrollert, lavfriksjons relativ bevegelse mellom overflater er nødvendig under belastning, vises glidekomponenter av bronse. Å forstå de spesifikke kravene til hver applikasjonskontekst bidrar til å klargjøre hvorfor tilpasset geometri, i stedet for standard katalogdeler, ofte er det riktige svaret.

• Tungt maskineri og pressverktøy: Hydrauliske presser, smiutstyr og stansematriser i storformat bruker spesiallagde bronse-glidelager på styresøyler, ramføringer og glideoverflater for dysesko. Belastningsintensitetene og overflatehastighetene i disse applikasjonene varierer dramatisk fra presse til presse, og skyve-geometrien må samsvare med den spesifikke styresøylediameteren, slaglengden og belastningsretningen. Standard kataloggjennomføringer samsvarer sjelden med kombinasjonen av dimensjoner, veggtykkelse og flenskonfigurasjon som kreves, noe som gjør spesialbearbeidede tinnbronseglidere til den praktiske løsningen for de fleste seriøse verktøyapplikasjoner.
• Bro og strukturelle ekspansjonsfuger: Sivilingeniørkonstruksjoner bruker skyveplater i bronse under brolagre, ekspansjonsfuger og strukturelle artikulasjonspunkter for å imøtekomme termisk ekspansjon og seismisk bevegelse. Disse applikasjonene involverer veldig langsomme glidehastigheter - millimeter per dag fra termisk sykling - kombinert med svært høye enhetsbelastninger fra strukturen ovenfor. Tilpassede skyveplater av tinnbronse er maskinert til spesifikke plandimensjoner og tykkelse, ofte med selvsmørende grafittplugginnsatser, for å matche lagerpute-geometrien og lastfordelingen til en spesifikk struktur. Dette er en applikasjon der standard produktstørrelser ganske enkelt ikke eksisterer for alle brolagerkonfigurasjoner.
• Industrielle transport- og overføringssystemer: Materialhåndteringsutstyr bruker bronseglidere ved dreiepunkter, sliteputer på transportbåndsrammer og styreelementer på overføringsmekanismer der stål-på-stål-kontakt vil forårsake rask slitasje og støy. Tilpassede bronseglidedeler i transportbåndapplikasjoner er ofte flate puter eller stripseksjoner kuttet fra støpt bronseplate, maskinert til dimensjonskonvolutten til transportørrammens montering og boret for festemidler eller smøreanordninger på spesifikke steder bestemt av maskinens layout.
• Marine og offshore utstyr: Rorlager, akterrørsbøssinger, glideelementer i dekksmaskineri og komponenter for bølgeenergienheter opererer i sjøvann – et miljø som gjør jernholdige materialer upraktiske og polymermaterialer upålitelige under høy belastning. Tinnbronse sin iboende korrosjonsmotstand i saltvann uten beskyttende belegg gjør det til et standardmaterialevalg for tilpassede marine glidekomponenter. Tilpassede geometrier er vanlige fordi marin maskinvare sjelden følger standard lagerdimensjoner - monteringsflenser, kilesporfunksjoner og ikke-standard borestørrelser er regelen snarere enn unntaket.
• Ventilhus og aktuatorkomponenter: Slukeventiler, kuleventiler og lineære aktuatorer bruker glideelementer i bronse ved spindelføringer, kjertelfølgere og åkmuttergrensesnitt der kombinasjonen av kontrollert friksjon, korrosjonsmotstand og dimensjonspresisjon bestemmer om ventilen sitter og tetter riktig over levetiden. Disse komponentene er alltid applikasjonsspesifikke i dimensjon og funksjonssett, og driver behovet for tilpassede tinnbronseglidere maskinert til ventilprodusentens spesifikasjoner.

Designhensyn som bestemmer glidebryterens ytelse

For å få mest mulig ut av en tilpasset tinnbronseglider krever ingeniøroppmerksomhet på designdetaljene som direkte påvirker slitasjehastighet, belastningskapasitet og levetid. Disse faktorene bør være en del av spesifikasjonssamtalen med produsenten før bestillingen legges inn.

Kontakttrykk og PV-vurdering

PV-vurderingen - produktet av kontakttrykk (P, i MPa) og glidehastighet (V, i m/s) - er den mest brukte parameteren for å forutsi om en bronseglider vil fungere innenfor sikre grenser. Tinnbronselegeringer har PV-grenser som varierer etter karakter, smøretilstand og samsvarende overflatefinish, men som en fungerende retningslinje kan tørtløpende tinnbronse typisk opprettholde PV-verdier opp til 0,1–0,3 MPa·m/s før overflatetemperaturene stiger til nivåer som forårsaker akselerert slitasje eller beslag. Med tilstrekkelig smøring øker denne grensen betraktelig – typisk 1,0–5,0 MPa·m/s avhengig av smøremiddel og driftstemperatur. Når du designer en tilpasset tinnbronseglider, beregne forventet P og V uavhengig og verifiser at produktet deres faller innenfor legeringens nominelle grense med passende sikkerhetsmargin. Design som opererer nær PV-grensen vil ha kortere levetid og er mer følsomme for smøreforstyrrelser enn de som kjører godt under den.

Smøring Groove Design

For glidere som opererer med olje- eller fettsmøring, har geometrien til smøresporene som er maskinert inn i glideoverflaten en betydelig effekt på smøremiddelfordeling og -retensjon over kontaktområdet. Spor som er for grunne eller for smale kan ikke føre tilstrekkelig smøremiddel til kontaktsonen; spor som er for brede eller for dype reduserer det effektive bærearealet og øker kontakttrykket på de gjenværende landarealene. Standard spormønstre - aksiale spor, periferiske spor for roterende applikasjoner, skraverte mønstre for flate glidere - er veletablerte utgangspunkter. For kritiske bruksområder eller uvanlige lastfordelinger kan hydrodynamisk analyse av spormønsteret avsløre om smøremiddelet sannsynligvis vil nå de høyeste trykksonene i kontaktområdet. Ved å spesifisere sporgeometri eksplisitt på den tilpassede skyvetegningen – bredde, dybde, avstand og posisjon i forhold til belastningssonen – sikrer produsenten det som applikasjonen krever i stedet for et generisk mønster.

Klaring og tilpasningstoleranser

Den diametrale klaringen mellom en bronseglider og dens matchende aksel eller føringsvei påvirker både smørefilmtykkelsen og posisjonsnøyaktigheten til glideelementet. For trang klaring risikerer kontakt under termisk ekspansjon, nedbrytning av smøremiddelfilm og fastklemming under belastning; for løs klaring gjør at glideren kan vippe på dens sammenfallende overflate under lastreversering, noe som forårsaker kantbelastning som akselererer slitasjen ved glideenden. For presisjonsglidelager i tinnbronse i maskineri, er diametralklaringer på 0,05–0,15 % av akseldiameteren typiske utgangspunkt for hydrodynamiske smøreforhold; trangere klaringer kan være nødvendig der posisjonsnøyaktighet er kritisk. Spesifiser alltid tilpasningstoleransen på den tilpassede skyvetegningen ved å bruke ISO-standardtoleransebetegnelser (f.eks. H7/f7, H8/e8) for å sikre entydig kommunikasjon med produsenten og tillate verifisering av målinger etter installasjon.

Overflatefinish på glideflaten

Overflateruheten til bronseglideflaten påvirker den innledende slitasjeoppførselen, dannelse av smøremiddelfilm og stabil friksjon. Overflater som er for grove forårsaker slitasje i løpet av innkjøringsperioden, da skår på begge flatene deformeres plastisk og fjernes; overflater som er for glatte, vil kanskje ikke beholde tilstrekkelig smøremiddel i dalene mellom skråningene for å hindre limslitasje under grensesmøringsforhold. For de fleste spesialtilpassede glidere i tinnbronse i smøre-glideapplikasjoner er en ferdig glideoverflate på Ra 0,4–1,6 μm passende – glatt nok til å støtte en smørefilm, men ikke så glatt at den blir utsatt for lim. For tørre eller marginalt smurte applikasjoner der det brukes grafittplugginnsatser, gir en litt grovere overflate (Ra 1,6–3,2 μm) bedre mekanisk retensjon av det faste smørematerialet som frigjøres fra pluggene.

Produksjonsmetoder for tilpassede bronseglidedeler

Tilpassede tinnbronseglidere kan produseres ved flere produksjonsveier, og valget mellom dem påvirker både materialegenskapene til den ferdige delen og oppnåelig dimensjonspresisjon. Å forstå alternativene hjelper kjøpere med å stille de riktige spørsmålene og evaluere leverandørens evner nøyaktig.

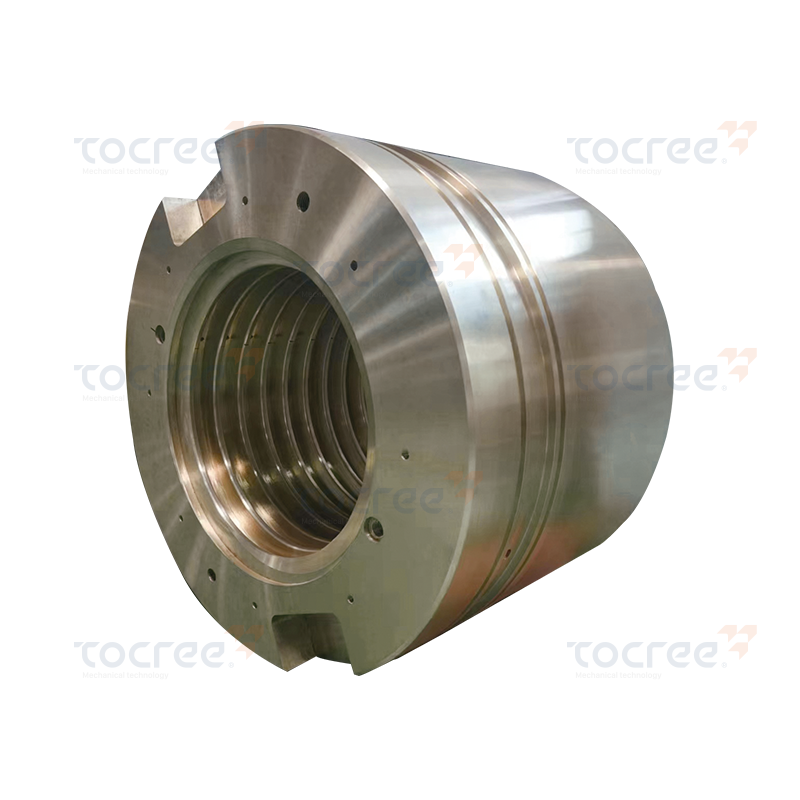

CNC-bearbeiding fra kontinuerlig støpt stang eller rør

For de fleste spesialtilpassede bronseglidedeler er CNC-bearbeiding fra kontinuerlig støpt stang eller rørmateriale den foretrukne produksjonsruten. Kontinuerlig støping produserer tinnbronse med en fin, jevn kornstruktur og minimal porøsitet sammenlignet med sandstøping – begge egenskaper som bidrar til bedre slitasjeytelse og mer konsistente dimensjonale resultater under maskinering. Utgangsmaterialet er tilgjengelig i et bredt spekter av standard diametre og veggtykkelser, og de fleste spesialtilpassede glidegeometrier kan maskineres effektivt fra nærmeste passende lagerstørrelse. CNC-dreiing og -fresing gjør at boringstoleranser på IT6–IT7 og overflatefinisher på Ra 0,4–0,8 μm kan oppnås rutinemessig. For engangs- eller små batch-tilpassede bestillinger, er maskinering fra lager også den raskeste ruten – ingen ledetid for verktøy, ingen minimumsbestillingsmengde og første del levering mulig innen dager for enkle geometrier.

Sandstøping eller investeringsstøping for komplekse geometrier

Når den tilpassede tinnbronseglideren har innvendige passasjer, ikke-sylindrisk ytre geometri, integrerte flenser i konfigurasjoner som vil kreve overdreven materialefjerning fra stanglager, eller ytre dimensjoner for store for tilgjengelig stanglager, blir støping den mer praktiske ruten. Sandstøping er den mest tilgjengelige prosessen for tilpassede bronsekomponenter - mønsterkostnadene er moderate, legeringsalternativene er brede, og delstørrelser kan variere fra små braketter til store lagerblokker som veier hundrevis av kilo. Investeringsstøping (støping med tapt voks) gir betydelig bedre dimensjonsnøyaktighet og overflatefinish enn sandstøping, til høyere mønsterkostnad, og er egnet for komplekse presisjonsformer der etterstøpt maskinering bør minimeres. I alle støpte tinnbronseglidere bør kritiske glideoverflater spesifiseres som maskinert etter støping for å sikre at overflatelaget, som kan inneholde støpehudinneslutninger eller krympende porøsitet, fjernes og den endelige overflaten produseres av solid, tett materiale.

Innsetting av grafittplugg for selvsmørende skyvere

Selvsmørende tinnbronseglidere - der grafitt- eller PTFE-plugger presses inn i hull som er maskinert inn i bronselegemet - er en spesialisert, men viktig variant for bruksområder der kontinuerlig utvendig smøring er upraktisk. De solide smøremiddelpluggene overfører en tynn film av grafitt eller PTFE til den sammenkoblede overflaten under glidning, og opprettholder grensesmøring selv når det ikke er flytende smøremiddel. Pluggdiameter, dybde, avstand og områdedekning i prosent av glideflaten er alle designparametere som påvirker selvsmørende ytelse - for få plugger og smøremiddelfilmen er diskontinuerlig; for mange og det effektive bronselagerarealet reduseres under det belastningen krever. Innsetting av grafittplugg er et produksjonstrinn som krever kontrollert presspasningskraft for å sikre at pluggene holdes under glideflatepåkjenningene de vil oppleve under bruk. En spesialtilpasset bronsegliderprodusent med erfaring i selvsmørende design vil ha standard plugggeometrier og dekningsmønstre optimalisert for forskjellige belastnings- og hastighetsforhold, noe som representerer genuin applikasjonsteknisk verdi utover grunnleggende maskineringsevne.

Hva du skal inkludere i din egendefinerte glidebryterspesifikasjon

En komplett spesifikasjon for en tilpasset tinnbronseglider forhindrer feilkommunikasjon mellom kjøper og produsent, eliminerer de vanligste årsakene til deler som ikke samsvarer, og gir dokumentasjonen som trengs for kvalitetsverifisering ved levering. Spesifikasjonen bør minimum inneholde:

• Legeringsbetegnelse: Spesifiser kobberlegeringens UNS-nummer (f.eks. C90500, C91300) eller tilsvarende ISO/EN-betegnelse. "Tinnbronse" alene er utilstrekkelig - den spesifikke legeringen bestemmer materialegenskaper og må bekreftes mot brukskravene.
• Måltegning med toleranser: En fulldimensjonert ingeniørtegning med ISO geometriske toleranser (sirkularitet, sylindrisitet, perpendikularitet) på kritiske egenskaper er avgjørende. Verbale beskrivelser av geometri er ikke tilstrekkelig for presisjonsbearbeidede komponenter - tvetydige tegninger produserer tvetydige deler.
• Krav til overflatefinish: Spesifiser Ra-verdier på glideflaten, boringen og eventuelle tetningsflater. Skille mellom overflater som krever presisjonsfinish og de der grovbearbeidet eller støpt finish er akseptabelt, for å unngå å betale for unødvendige etterbehandlingsoperasjoner.
• Smørespordetaljer: Hvis det kreves smørespor, spesifiser deres geometri - bredde, dybde, profil (firkantet, halvsirkelformet, svalehale) og plassering - på tegningen i stedet for å overlate det til produsentens skjønn.
• Grafittpluggspesifikasjon (hvis aktuelt): Pluggdiameter, dybde, materiale (grafittkvalitet eller PTFE), mønsterlayout og nødvendig prosentvis dekning av glideflaten bør spesifiseres hvis selvsmøring er nødvendig.
• Krav til materialsertifisering: Oppgi om et materialtestsertifikat (MTC) i henhold til EN 10204 3.1 eller 3.2 kreves. For kritiske bruksområder gir et 3.1-sertifikat – signert av produsentens kvalitetsrepresentant – sporbarhet av det faktiske materialet som brukes i delene dine til verifiserte kjemiske og mekaniske testresultater.
• Antall og leveringsplan: For maskinerte tilpassede deler påvirkes enhetskostnadene sterkt av batchstørrelsen – oppsetttiden amortisert over flere deler reduserer kostnadene per enhet betraktelig. Hvis applikasjonen involverer gjentatte bestillinger, diskuter generelle bestillingsordninger med produsenten for å sikre bedre priser og garanterte leveringstider.

Evaluering av tilpassede bronsegliderleverandører

Det tilpassede tinnbronseskyvermarkedet inkluderer leverandører som spenner fra presisjonsmaskinverksteder med dyp metallurgisk kunnskap til generelle kontraktsprodusenter som behandler bronse som bare et annet arbeidsstykkemateriale. For glideapplikasjoner hvor ytelse og levetid har betydning, er forskjellen mellom disse leverandørtypene betydelig.

En spesialisert bronsegliderprodusent vil lagerføre en rekke legeringskvaliteter i stang-, rør- og plateform, forstå de tribologiske forskjellene mellom dem og kunne gi råd om valg av legering basert på applikasjonens belastning, hastighet, smøring og miljøforhold. De vil ha erfaring med utforming av smørespor, innsetting av grafittplugg og dimensjonskrav som er spesifikke for applikasjoner med glidepasning. De vil også forstå hvorfor overflatefinishen på en glidende boring er spesifisert annerledes enn en strukturell boring - ikke bare som et tall på en tegning, men når det gjelder maskineringsprosessen som kreves for å oppnå det konsekvent.

Når du vurderer leverandører for en tilpasset bestilling av glidedeler i bronse, spør spesifikt om deres erfaring med lignende applikasjoner, be om eksempler på sammenlignbare deler de har produsert, og spør om de kan gi materialtestsertifikater fra det spesifikke materialpartiet som brukes for bestillingen din. Leverandører som kan engasjere seg vesentlig i disse spørsmålene – i stedet for bare å oppgi en pris mot tegningen – er de som mest sannsynlig produserer en ferdig del som fungerer slik applikasjonen krever i stedet for en som bare samsvarer med tegningsdimensjonene.
