Alt du trenger å vite om selvsmørende lagre (og hvorfor de sparer deg for tid og penger

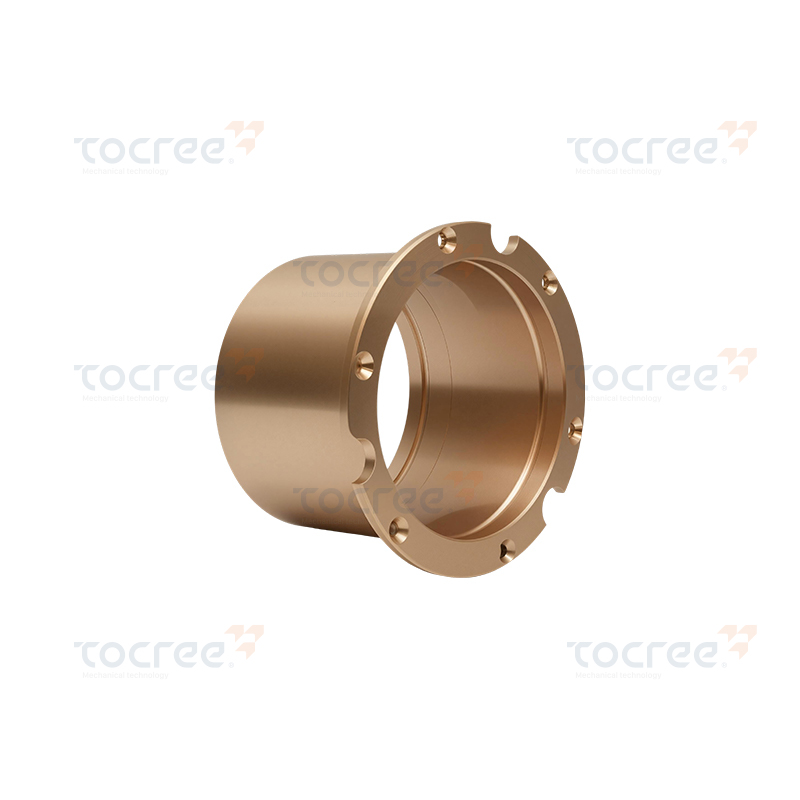

Hva er et selvsmørende lager og hvordan fungerer det?

Et selvsmørende lager er en type lager som inneholder sitt eget smøremiddel innebygd direkte i lagermaterialet - ingen ekstern fett, olje eller vedlikeholdsplan kreves. Smøremidlet er innebygd i form av faste partikler, porøse strukturer eller spesielle polymerforbindelser som frigjør en tynn smørefilm på akseloverflaten under drift. Denne kontinuerlige, kontrollerte frigjøringen reduserer friksjon og slitasje over hele lagerets levetid.

Mekanismen fungerer gjennom det ingeniører kaller "overføringsfilm"-teknologi. Når akselen roterer eller glir mot lageroverflaten, overføres mikromengder av smøremiddel - typisk grafitt, PTFE (polytetrafluoretylen) eller molybdendisulfid - til den sammenkoblede overflaten. Dette skaper et selvpåfyllende beskyttende lag som holder friksjonen lav selv under vedvarende tung belastning. I motsetning til konvensjonelle oljesmurte lagre som er avhengige av en flytende film for å skille bevegelige deler, er selvsmørende design avhengig av faststoffkjemi for å gjøre den samme jobben - men med langt mindre vedlikehold.

Dette gjør dem til en attraktiv løsning i applikasjoner der ettersmøring er upraktisk, hvor forurensning fra oljer eller fett er uakseptabelt, eller der utstyr må fungere pålitelig under ekstreme forhold som høye temperaturer, vakuum eller kjemisk aggressive miljøer.

Hovedtyper av selvsmørende lagre

Ikke alle selvsmørende lagre er bygget på samme måte. Riktig type avhenger av dine lastkrav, driftstemperatur, hastighet og miljø. Her er en oversikt over de mest brukte kategoriene:

Porøst metall (sintret) lagre

Disse er laget av komprimert og sintret metallpulver - vanligvis bronse eller jern - som etterlater et nettverk av sammenkoblede porer. Porene er forhåndsmettet med olje, som siver ut gjennom kapillærvirkning når lageret varmes opp under bruk, og deretter trekkes inn igjen når det avkjøles. Denne "puste"-handlingen gjør sintrede lagre utmerkede for lette til middels bruksområder som små motorer, vifter og husholdningsapparater. De er rimelige, stillegående og kan vare i årevis uten ekstra smøring.

Solid polymer og PTFE lagre

Polymerbaserte selvsmørende lagre er laget utelukkende av konstruert plast - PTFE, nylon, acetal eller PEEK - ofte sammensatt med forsterkende fyllstoffer som glassfiber, karbon eller bronsepulver. Spesielt PTFE har en av de laveste friksjonskoeffisientene av noe fast materiale, noe som gjør disse lagrene ideelle for rene miljøer som matforedling, farmasøytisk maskineri og medisinsk utstyr. De er også fullstendig korrosjonsbestandige og elektrisk ikke-ledende.

Komposittlager (metall-bakside med polymerforing)

Selvsmørende komposittlagre kombinerer et støtteskall av stål eller bronse med et tynt bundet lag av PTFE-basert eller lignende polymerforing. Metallunderlaget gir høy strukturell styrke og utmerket varmeavledning, mens polymeroverflaten håndterer smøringen. Denne hybriddesignen støtter betydelig høyere belastning enn rene polymerlagre og er mye brukt i bilkomponenter (dørhengsler, opphengskoblinger), landbruksmaskiner og anleggsutstyr.

Grafitt-pluggede og karbonlager

Disse lagrene er vanligvis laget av bronse eller støpejern med grafittinnsatser plugget eller støpt direkte inn i kroppen. Grafitt er et utmerket fast smøremiddel - det beholder sine egenskaper ved ekstremt høye temperaturer og i miljøer der oljer vil brytes ned eller fordampe. Spesielt karbon-grafittlagre brukes i dampturbiner, pumper som håndterer varme væsker og industrielle ovner der driftstemperaturer kan overstige 400°C. De fungerer også godt i våte miljøer fordi vann faktisk forbedrer grafittens smøreevne.

Filamentviklede og fiberforsterkede lagre

Brukt i tunge industrielle og marine applikasjoner, er disse lagrene konstruert av lag av vevd stoff (ofte glass eller karbonfiber) impregnert med harpiks og PTFE. De tilbyr eksepsjonell lastekapasitet, slagfasthet, og finnes ofte i rorlagre ombord, broekspansjonsledd og hydrauliske sylindre. Deres evne til å tolerere kantbelastning og akselforskyvning gjør dem også populære i terrengkjøretøyer og gruveutstyr.

Hvordan selvsmørende lagre sammenlignes med konvensjonelle lagre

Å velge mellom selvsmørende og konvensjonelt smurte lagre innebærer avveininger på tvers av flere ytelses- og kostnadsdimensjoner. Tabellen nedenfor oppsummerer de viktigste forskjellene:

Hvor brukes selvsmørende lagre?

Appellen til oljefrie, vedlikeholdsfrie lagre spenner over et bredt spekter av bransjer. Her er noen av de vanligste applikasjonene i den virkelige verden hvor disse lagrene skinner:

• Bilindustri: Dørhengsler, pedalenheter, setemekanismer, fjæringsbøssinger og styrekoblinger drar nytte av selvsmørende glidelagre. Disse delene forventes å vare hele levetiden til kjøretøyet uten ettersmøring - akkurat det kompositt- og polymerlagre leverer.
• Mat- og drikkevarebehandling: Transportører, miksere, fyllemaskiner og pakkelinjer i næringsmiddelanlegg tåler ikke olje- eller fettforurensning. FDA-kompatible PTFE-forede eller polymerlagre er standardløsningen her, og gir jevn drift uten risiko for produktforurensning.
• Luftfart og forsvar: Satellitter, flyaktuatorer, landingsutstyr og kontrolloverflater er utsatt for vakuumforhold og ekstreme temperatursvingninger der flytende smøremidler er upraktiske eller rett og slett fordamper. Grafittbaserte og tørrfilms solide smøremiddellagre brukes mye i disse applikasjonene.
• Anlegg og tungt utstyr: Gravemaskiner, bulldosere og kraner opererer i støvete, gjørmete og høye sjokkmiljøer. Kraftige komposittlagre og bronsegrafittforinger håndterer disse forholdene langt bedre enn forseglede rulleelementlagre som kan bli forurenset eller overbelastet.
• Marine applikasjoner: Rorlagre, propellakselbøssinger og undervannsdekksutstyr drar nytte av vannsmurte eller karbongrafitt selvsmørende lagre som motstår korrosjon og kjører effektivt selv når de er nedsenket.
• Pumper og ventiler: I kjemiske anlegg, raffinerier og kraftproduksjon håndterer pumper ofte varme, aggressive eller slitende væsker. Grafittpluggede bronse- eller karbonlager tåler disse væskene uten å trenge et separat smøresystem.
• Små motorer og apparater: Sintrede bronselagre finnes i praktisk talt alle små elektriske motorer – fra datamaskinens kjølevifter til vaskemaskinpumper – fordi de er kompakte, stillegående og trenger null vedlikehold gjennom hele produktets levetid.

Nøkkelytelsesfaktorer å forstå før du velger

Å velge feil selvsmørende lager for din applikasjon er en av de vanligste årsakene til for tidlig feil. De kritiske parametrene for å evaluere er:

PV-verdi (trykk × hastighet)

PV-verdien er produktet av lagerbelastningen (i MPa eller psi) og overflatehastigheten til akselen (i m/s eller ft/min). Hvert selvsmørende lagermateriale har en maksimal tillatt PV-klassifisering – overskridelse fører til at lageret overopphetes og slites raskt. For eksempel har ufylt PTFE en PV-grense på rundt 0,1 MPa·m/s, mens bronsestøttede PTFE-komposittlagre kan håndtere 0,5 MPa·m/s eller mer. Sjekk alltid produsentens PV-datablad og bruk en sikkerhetsfaktor.

Driftstemperatur

Polymerlagre har øvre temperaturgrenser - PTFE makserer vanligvis rundt 260 °C, mens PEEK kan håndtere opptil 300 °C. Karbon-grafitt- og grafittpluggede bronselagre kan gå langt over 400°C. Det er like viktig å vurdere ytelse ved lav temperatur: i kalde omgivelser blir noen polymerer sprø, noe som kan føre til sprekker under belastning. Spesifiser både minimum og maksimum driftstemperaturer når du kjøper lagrene dine.

Skaftmateriale og overflatefinish

Selvsmørende lagre er følsomme for akselens overflatekvalitet på en måte som oljesmurte lagre ikke er. En grov akseloverflate kan raskt slite av polymeren eller smøremiddelfilmen, noe som dramatisk forkorter lagerets levetid. De fleste produsenter anbefaler en ruhet på akseloverflaten på Ra 0,4 til 0,8 µm for optimal ytelse. Aksler av herdet stål (HRC 45 eller høyere) er sterkt foretrukket fremfor mykt eller rustfritt stål, som kan hakke mot visse lagermaterialer.

Klaring og passform

I motsetning til rulleelementlager krever glidelagre med selvsmøring nøyaktig diametral klaring mellom boringen og akselen. For stramt, og lageret kan sette seg fast eller generere overdreven varme. For løs, og du vil få vibrasjoner, støy og akselerert slitasje. Typiske anbefalte klaringer varierer fra 0,01 % til 0,1 % av akseldiameteren, avhengig av materialtype og bruksområde – se alltid produsentens retningslinjer for installasjon.

Vanlige feil ved installasjon av selvsmørende lagre

Selv det beste lageret vil svikte tidlig hvis det er installert feil. Se opp for disse hyppige feilene:

• Påføring av fett "bare for sikkerhets skyld": Å tilsette eksternt fett til et vedlikeholdsfritt lager kan faktisk tiltrekke seg forurensninger og, i noen tilfeller, svelle polymerforinger eller vaske ut det innebygde smøremiddelet. Selvsmørende lagre er designet for å gå tørre – stol på ingeniørarbeidet.
• Trykker med for mye kraft: Polymer- og komposittlagre kan sprekke eller deformeres under aggressiv press-fit montering. Bruk alltid et presseverktøy som fordeler kraften jevnt over hele lagerflaten. Flytende nitrogen krympetilpasningsteknikker fungerer godt for presisjonsmonteringer.
• Ignorerer husboringstoleranser: Husboringen må maskineres til riktig toleranse. En overdimensjonert boring gjør at lageret kan snurre eller gynge i huset (kjent som "walking"), mens en underdimensjonert boring kan knuse lageret, og redusere intern klaring til farlige nivåer.
• Bruk av feil skaftmateriale: Myke skaft eller skaft med dårlig overflatefinish er en vanlig årsak til for tidlig slitasje. Hvis skaftet ditt ikke er egnet for å kjøre mot tørr polymer, bør du vurdere en overflatebehandling som hardforkromning eller nitrering.
• Med utsikt over innkjøringsperioden: Noen selvsmørende lagre – spesielt PTFE-kompositttyper – trenger en kort innkjøringsperiode for å etablere overføringsfilmen. Drift med full belastning umiddelbart kan skade lagerflaten før beskyttelsesfilmen er fullstendig dannet. Start med redusert belastning hvis mulig.

Hvordan velge riktig selvsmørende lager for bruksområdet ditt

Følg denne trinnvise tilnærmingen for å begrense den beste lagertypen:

• Definer belastningen og hastigheten din: Beregn lagerbelastningen i Newton eller pund og forventet akseloverflatehastighet. Beregn PV-verdien og filtrer ut lagermaterialer som ikke kan håndtere det.
• Identifiser temperaturområdet ditt: Finn ut minimums- og maksimumstemperaturene lageret vil møte under drift og lagring. Dette vil umiddelbart utelukke noen polymeralternativer og peke deg mot grafitt- eller karbonbaserte typer hvis temperaturene er ekstreme.
• Vurder miljøet: Vil lageret bli utsatt for fuktighet, kjemikalier, støv eller stråling? Miljøer i matkvalitet trenger FDA-kompatible materialer. Marine miljøer favoriserer vannkompatible selvsmørende foringer. Kjemiske anlegg kan kreve PEEK eller andre kjemisk motstandsdyktige polymerer.
• Sjekk bevegelsestype: Er bevegelsen kontinuerlig rotasjon, oscillasjon eller lineær glidning? Noen lagermaterialer - spesielt PTFE-kompositter - fungerer best under oscillerende eller saktehastighetsforhold i stedet for høyhastighets kontinuerlig rotasjon. Sintrede bronselager er bedre egnet for kontinuerlig roterende applikasjoner.
• Tenk på skaftet ditt: Bekreft akselmaterialet, hardheten og overflatefinishen. Hvis skaftet er mykt eller grovt, ta hensyn til kostnadene for klargjøring eller behandling av skaftet når du sammenligner totalkostnadene.
• Be om materialdatablad og prøver: Anerkjente lagerprodusenter gir detaljerte tekniske data, inkludert PV-grenser, termiske ekspansjonskoeffisienter, trykkstyrke og kjemiske kompatibilitetsdiagrammer. Be om testprøver for prototypevalidering før du forplikter deg til masseproduksjonsmengder.

Den langsiktige kostnadsfordelen ved å være vedlikeholdsfri

Forhåndskostnadene for selvsmørende lagre er noen ganger høyere enn standard bronsebøssinger eller kulelager – men bildet av den totale eierkostnaden ser veldig annerledes ut når du tar hensyn til vedlikeholdsarbeid, smøremiddelkostnader, planlagt nedetid og risikoen for ikke-planlagte feil. I høyvolumsproduksjonsmiljøer eller vanskelig tilgjengelige installasjoner, kan eliminering av ett enkelt ettersmøringsintervall få tilbake den høye kostnaden for lageret mange ganger.

Tenk på et transportørsystem som kjører i et matvareanlegg. Konvensjonelle smurte lagre i det miljøet krever regelmessig inspeksjon, ettersmøring og eventuell utskifting av fettforurensede komponenter. En enkelt forurensningshendelse kan resultere i en fullstendig tilbakekalling av produktet. Bytte til vedlikeholdsfrie PTFE selvsmørende lagre eliminerer forurensningsrisikoen fullstendig og fjerner dette lageret fra vedlikeholdsplanen – frigjør ingeniørtid og forhindrer kostbare driftsstanser.

I offshore-, gruvedrift- eller ekstern infrastrukturapplikasjoner er besparelsene enda mer dramatiske. Når hvert vedlikeholdsbesøk krever helikoptertransport eller timers reise, betyr eliminering av smørekrav fra dusinvis av lagerpunkter svært betydelige driftsbesparelser over en flerårig utstyrslivssyklus.

Siste tanker

Selvsmørende lagre har utviklet seg fra en nisjeteknisk løsning til et mainstream-valg på tvers av dusinvis av bransjer. Enten du spesifiserer komponenter for en industriell ovn med høy temperatur, en matpakkelinje, et bilhengsel eller en satellittmekanisme, er det en selvsmørende lagertype konstruert for å håndtere jobben – uten å måtte trenge en smørepistol. Nøkkelen er å forstå de tekniske parameterne som styrer din spesifikke applikasjon og matche dem til riktig materiale og design. Med den justeringen på plass får du pålitelig, langvarig ytelse med dramatisk lavere total vedlikeholdsbyrde.
